Azure Networking - Private DNS Zone으로 내부 전용 SQL DB 구성

1. 개요

이번에는 Private DNS Zone이라는 녀석입니다.

보통 회사에서 DB는 내부 전용으로 구성하고 운영합니다.



Azure에서 제공하는 Private Endpoint + Private DNS Zone을 활용하면 해당 리소스를 VNet 내부의 사설 IP로 연결하여 외부망을 완전히 차단한 상태로 사용할 수 있습니다.

2. 구성 요소

.

draw.io로 열심히 그린 구성도입니다.

3. 진행 과정

VNet 생성 및 서브넷 설정

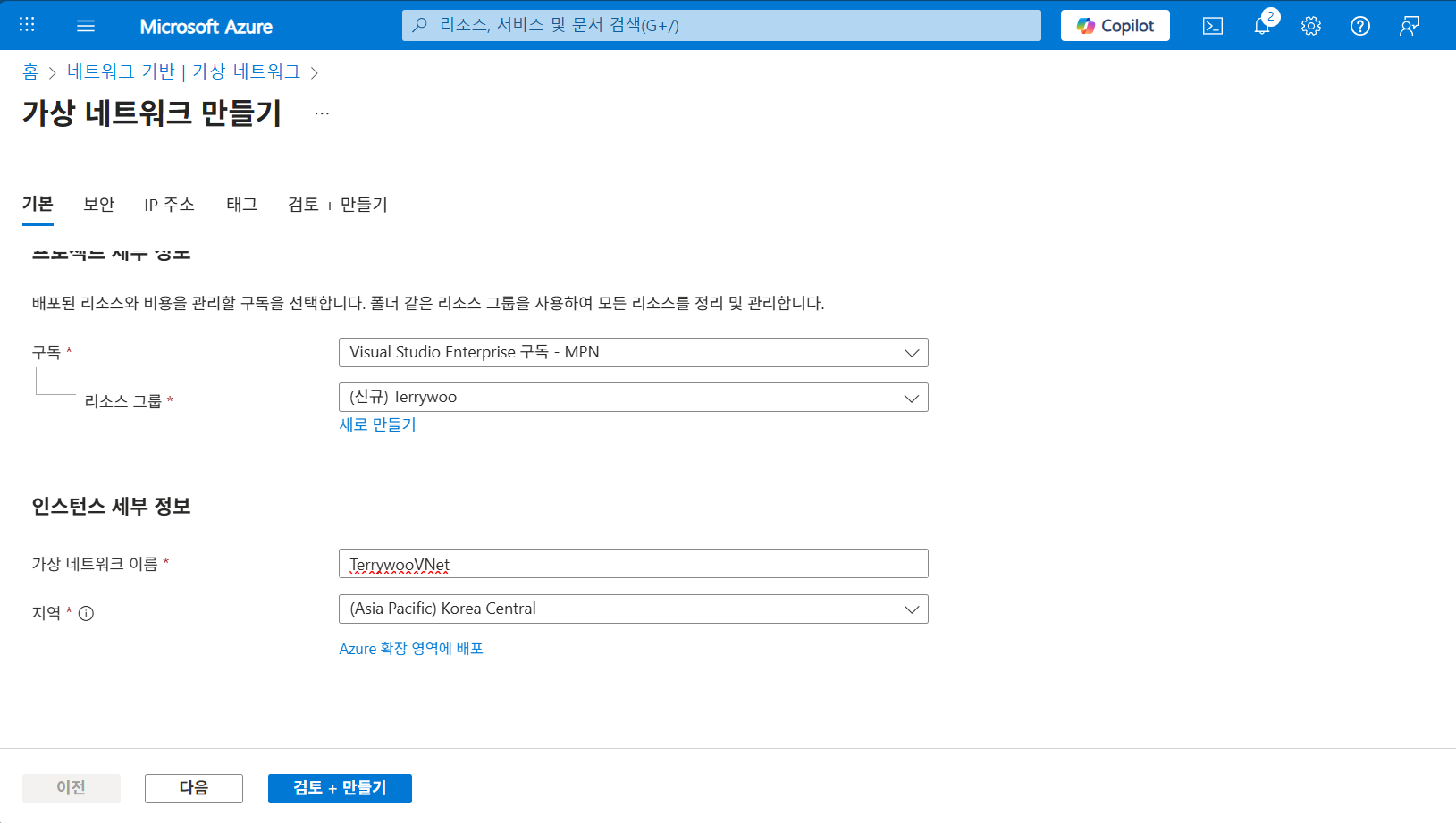

VNet을 먼저 생성해 줍니다.

당연하지만 구독과 리소스 그룹은 같은 리전에 있어야 합니다

다른 리전으로 분리되면 Private Endpoint 연결이 실패됩니다.

.

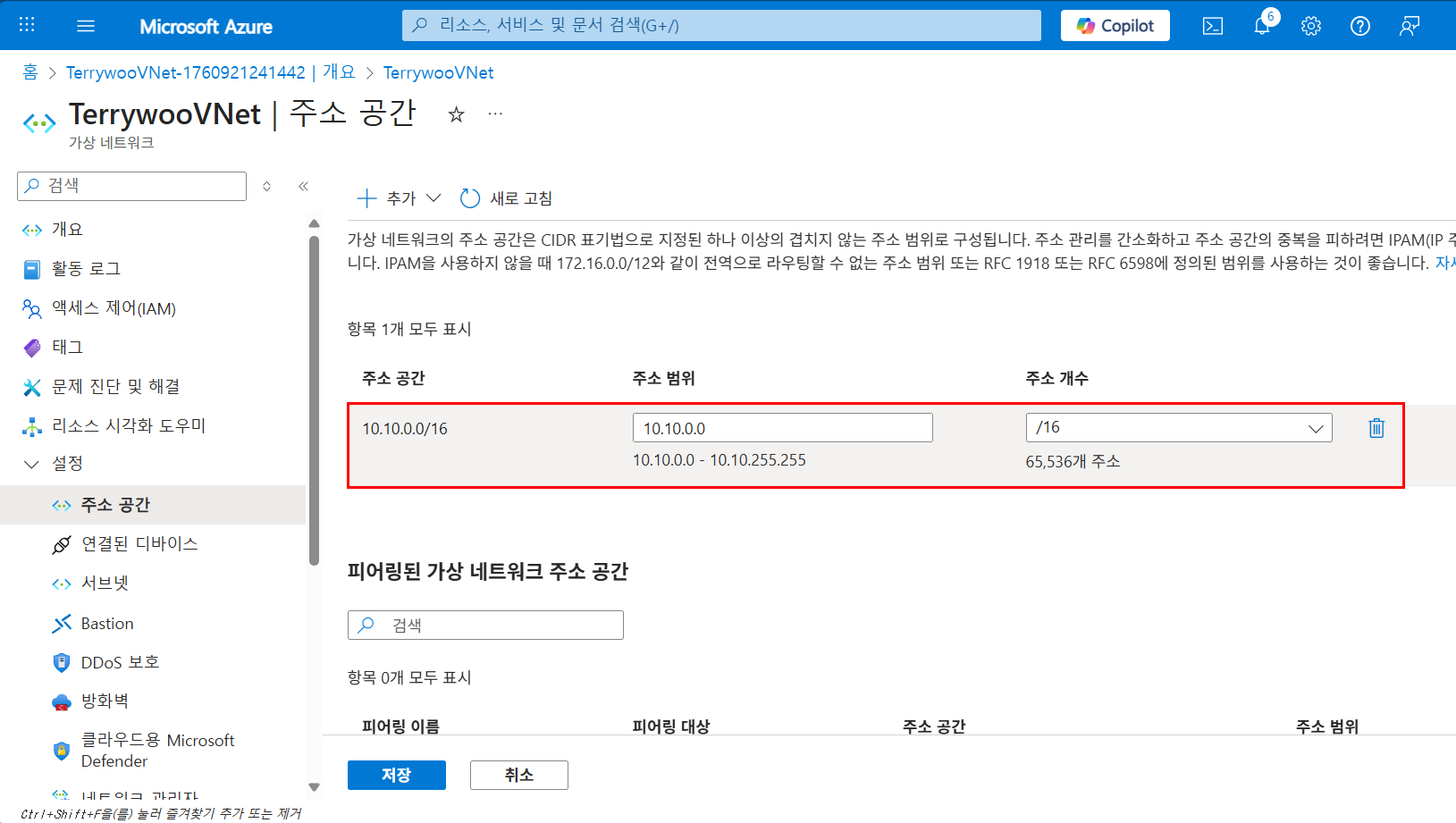

주소 공간은 10.10.0.0/16으로 설정했습니다.

.

두 개의 서브넷을 아래와 같이 구성해 줍니다.

이름	주소 범위	용도
subnet-vm	10.10.1.0/24	VM 배치용
subnet-pe	10.10.2.0/24	Private Endpoint용



.

위까지 완료하면 내부 네트워크의 기본 골격은 완성입니다.

---

VM 배포

이제 만든 VNet에 붙여줄 VM을 만들어줍니다.

이 VM은 내부망에 위치하게 될 것이고 Private Endpoint를 통해 같은 VNet내의 SQL Database에 접근할 수 있습니다.

.

.

---

SQL Database 생성

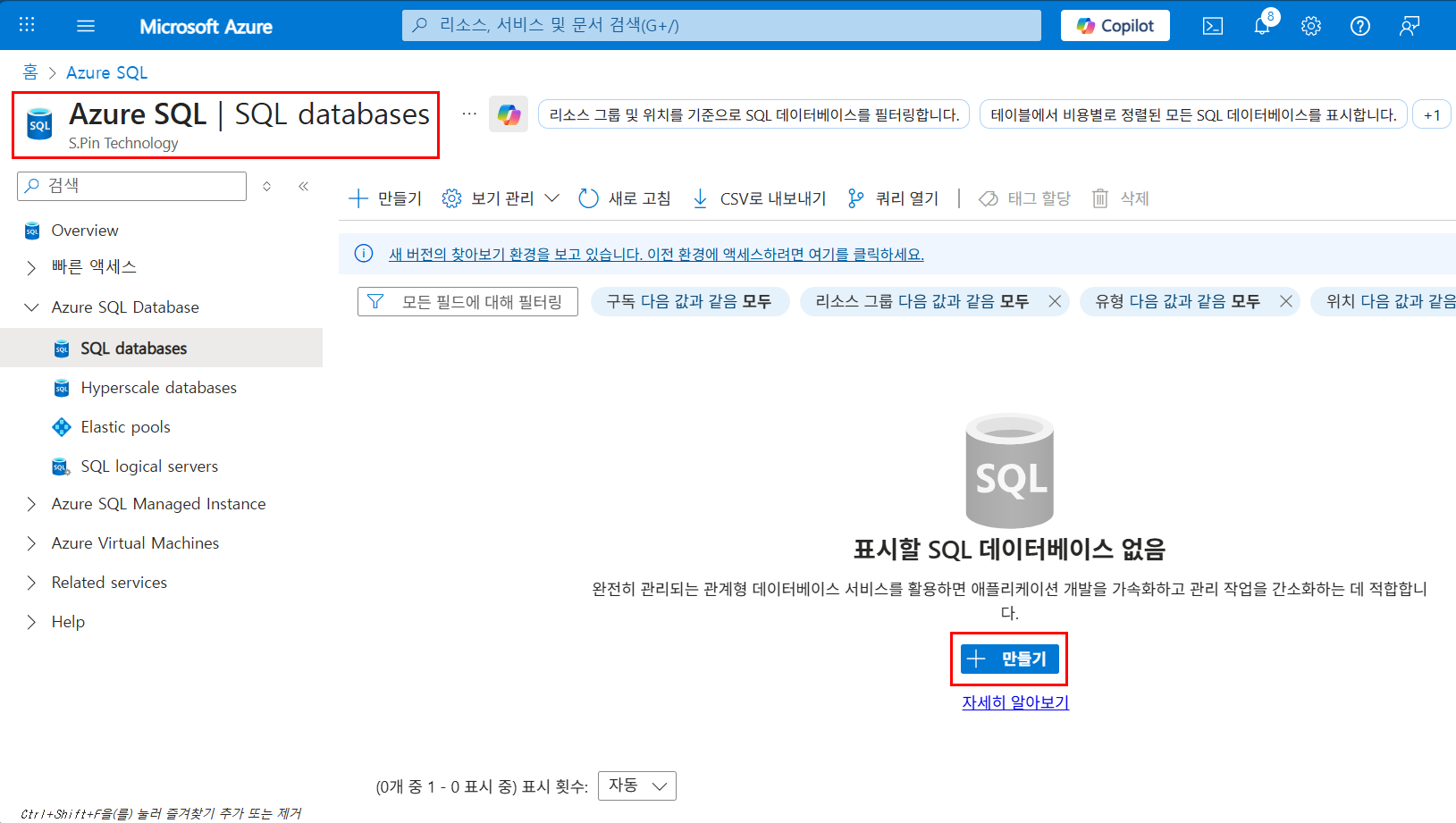

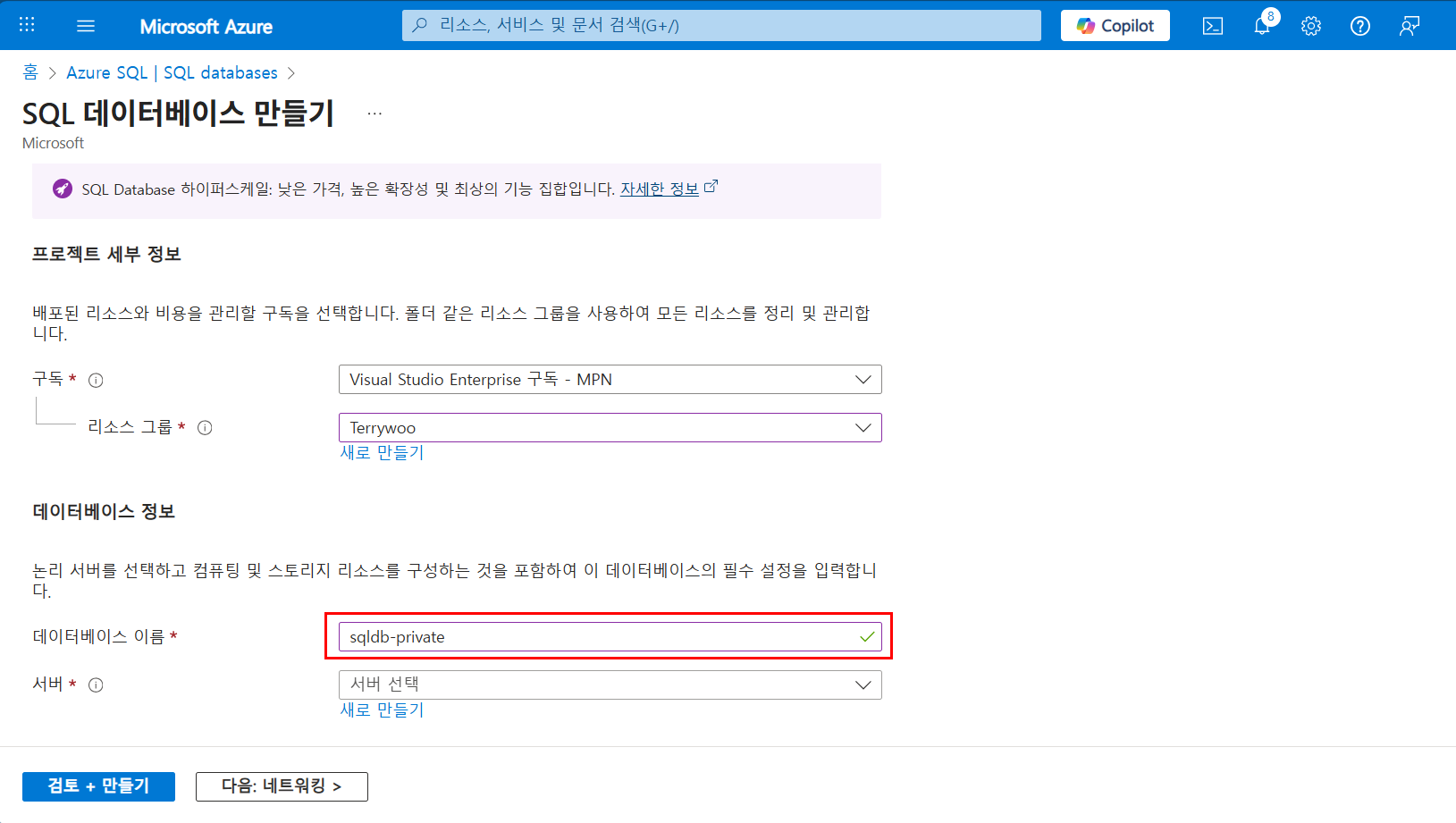

SQL Database 메뉴로 이동해서 만들기를 클릭합니다.

.

새로운 SQL Server를 함께 생성합니다.

인증 방식은 SQL 인증으로 선택하여 로그인 계정과 비밀번호를 지정해 줍니다.

이 계정이 VM에서 SSMS로 연결할 때 인증할 정보가 됩니다.

.

.

연결 방법은 퍼블릭 엔드포인트로 두고 공개 접속은 잠시 허용한 뒤 나중에 Private Endpoint로 연결할 예정입니다.

.

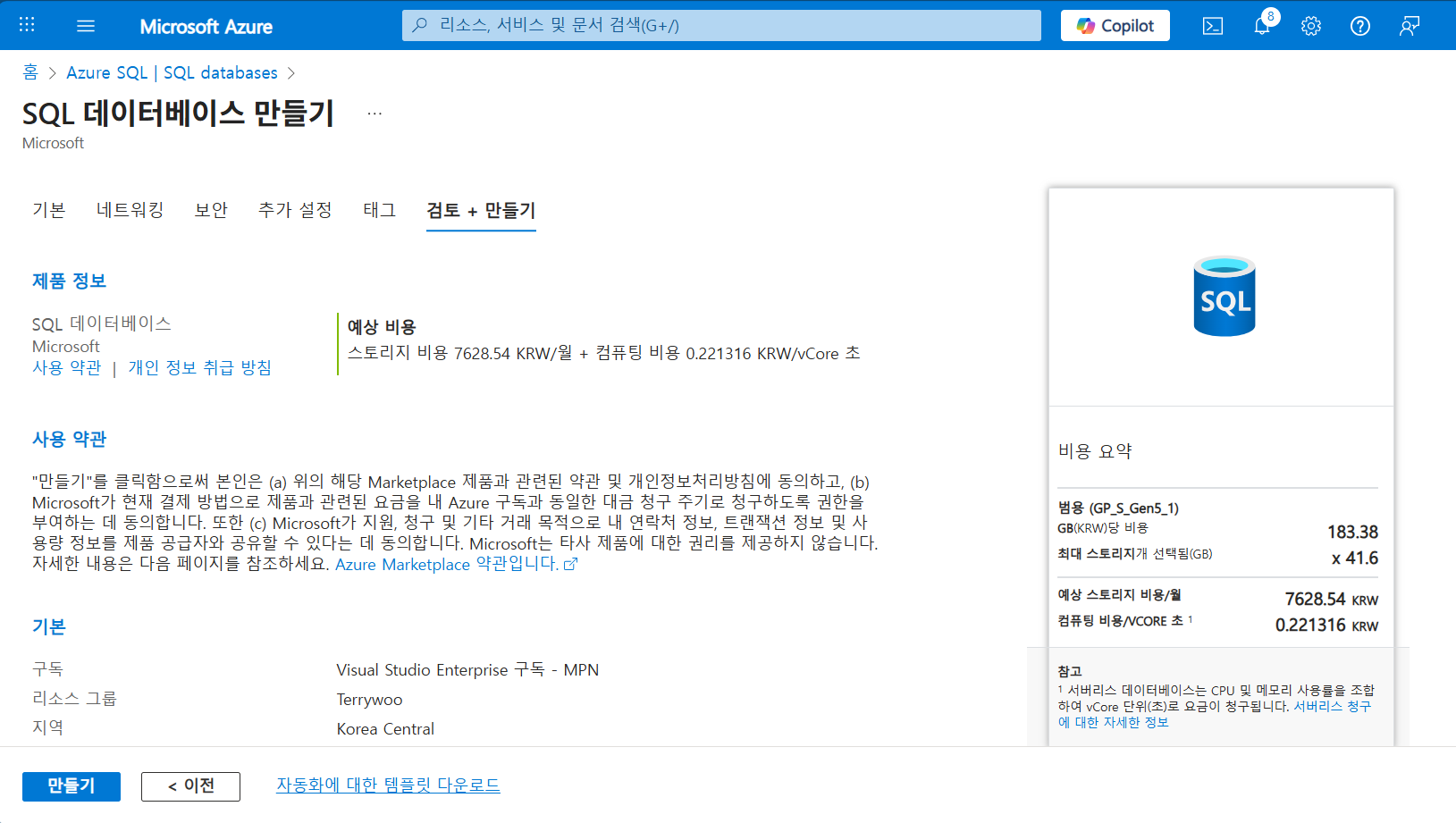

만들어줍니다.

.

.

---

Private Endpoint 및 Private DNS Zone 구성

이번 실습의 핵심들입니다.

만들어진 SQL DB에서 네트워킹 부분을 클릭해 줍니다.

.

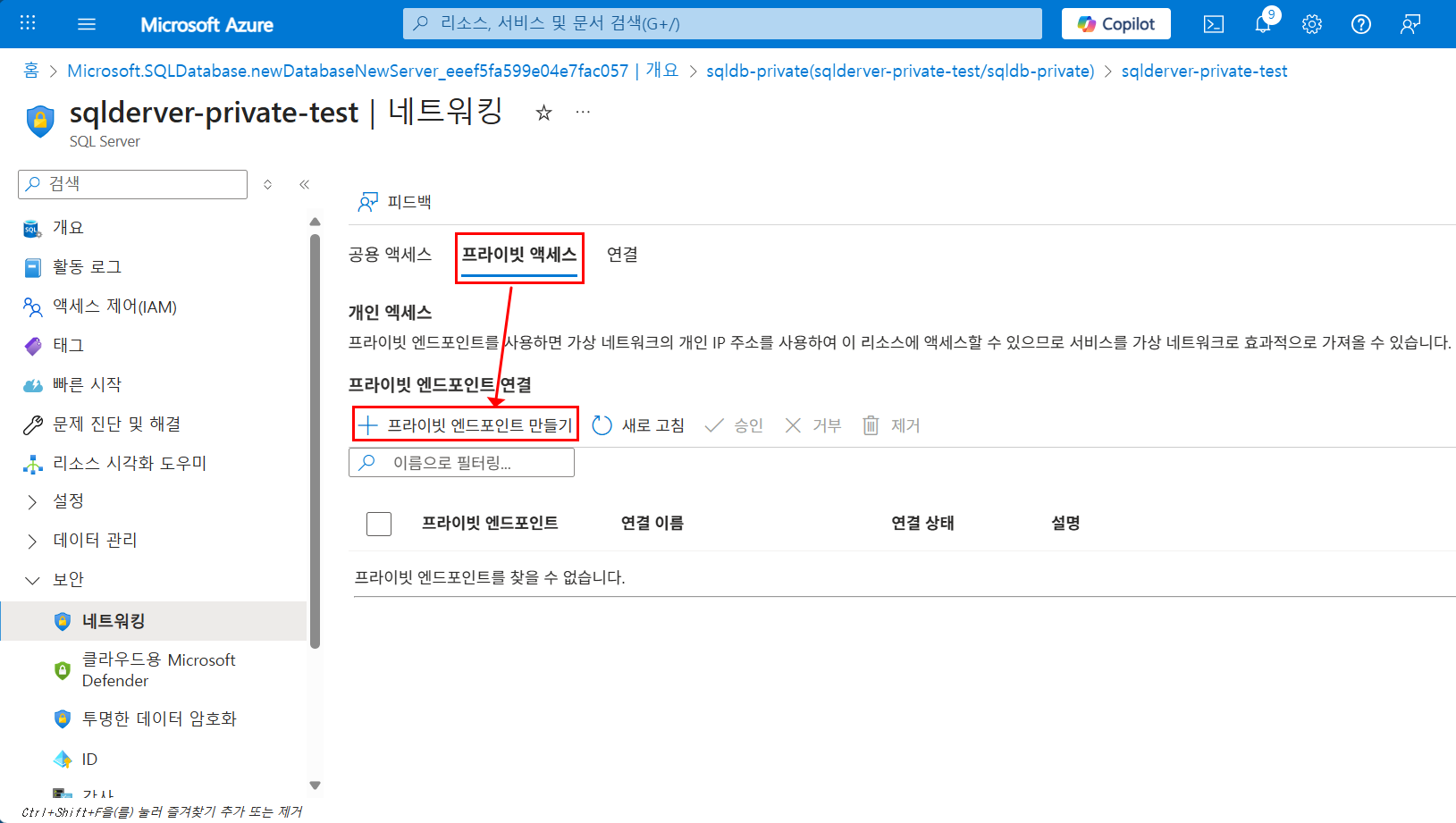

왼쪽 메뉴에서 네트워킹 → 프라이빗 액세스 탭을 선택합니다.
그다음 프라이빗 엔드포인트 만들기를 클릭합니다

.

이름과 리전을 적절하게 선택해 준 뒤...

.

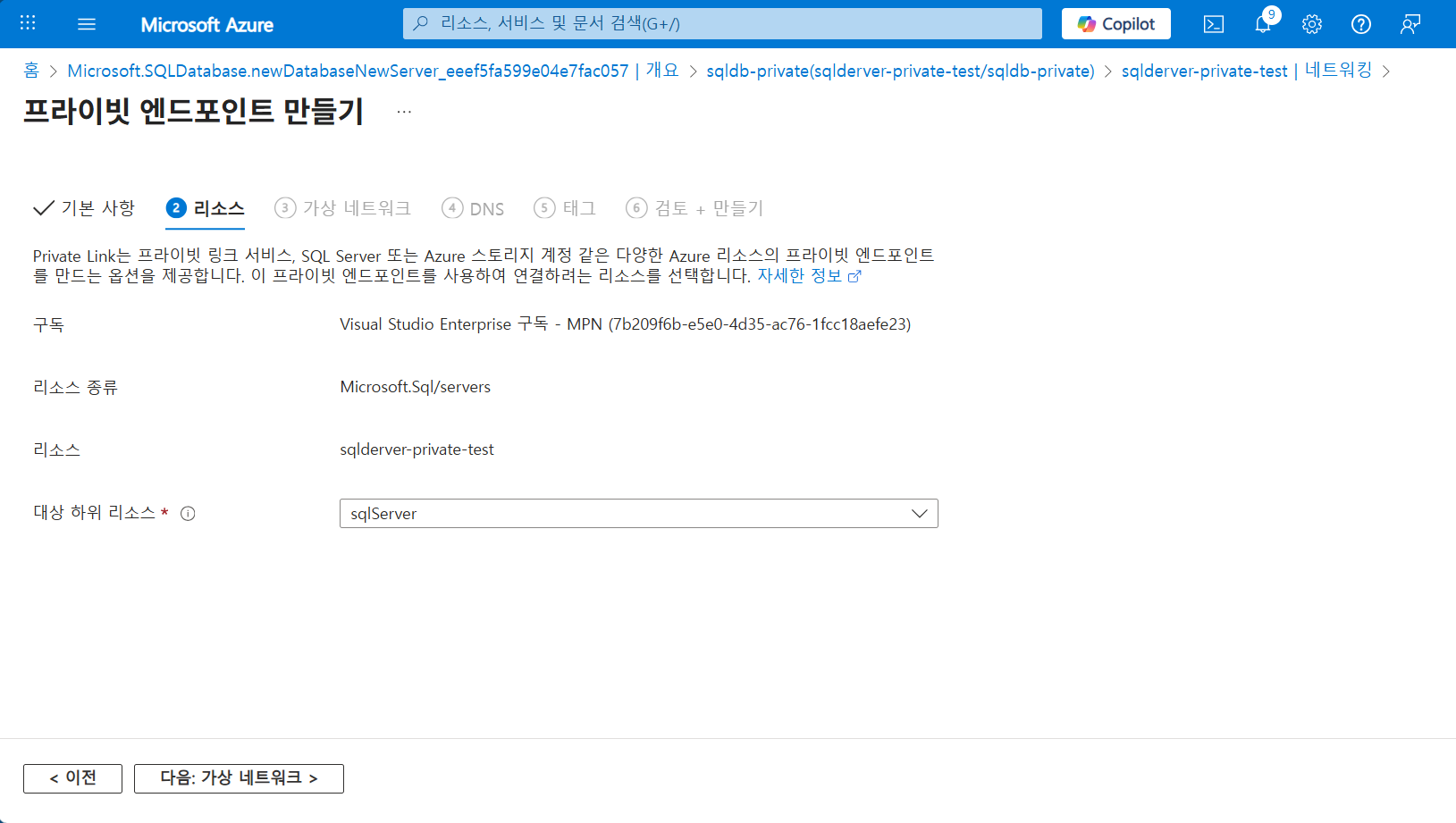

다음 단계에서 연결할 대상 리소스를 선택합니다.

.

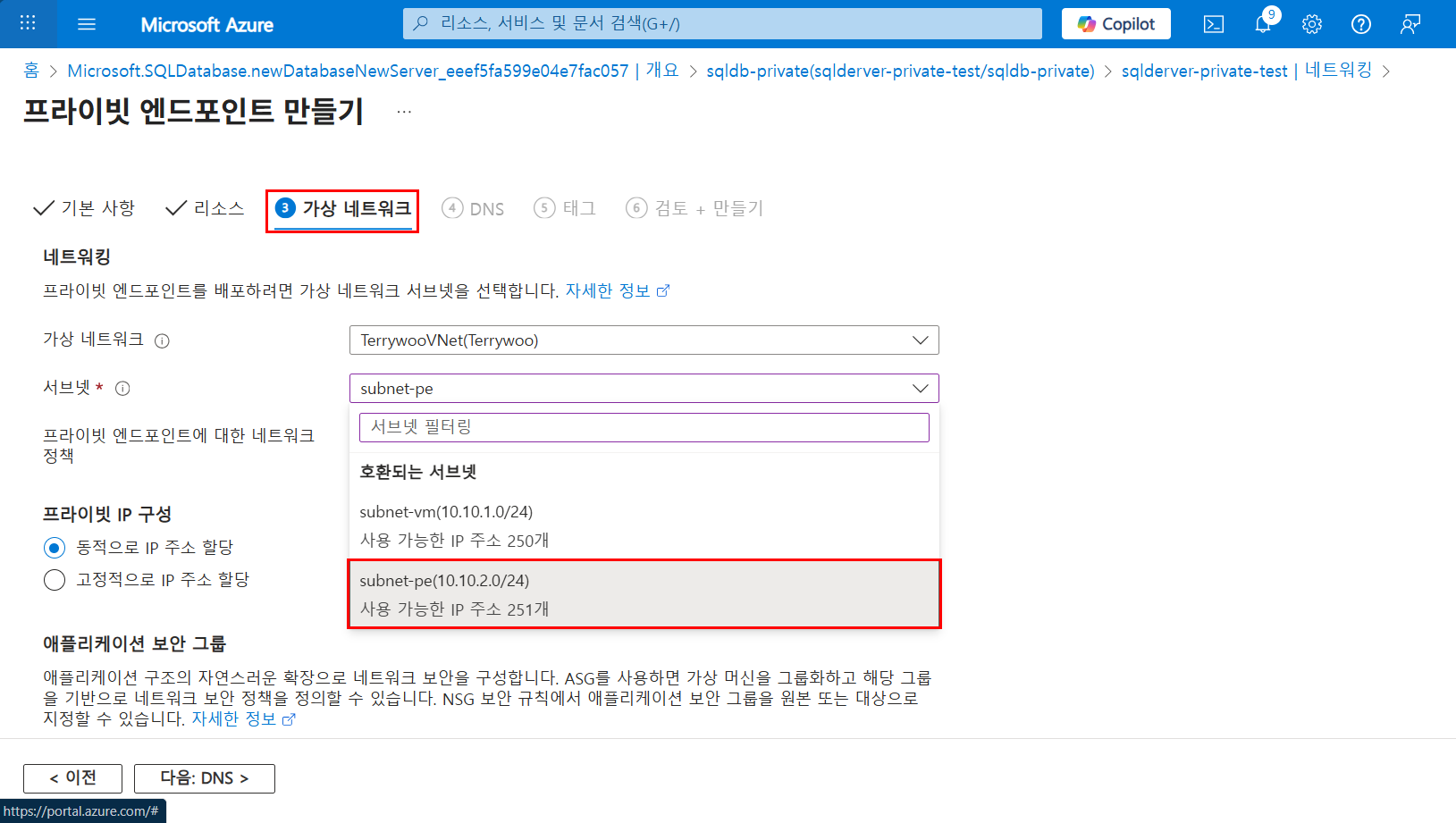

이제 프라이빗 엔드포인트를 어느 VNet/Subnet에 배치할지 선택합니다.

- 가상 네트워크: TerrywooVNet

- 서브넷: subnet-pe (10.10.2.0/24)

엔드포인트는 subnet-pe 내부 IP를 하나 자동으로 할당받아
VNet 내부 자원(VM 등)에서 전용 경로를 통해 SQL 서버로 트래픽을 보낼 수 있습니다.

.

---

Public Network 비활성화

SQL Database 리소스에서

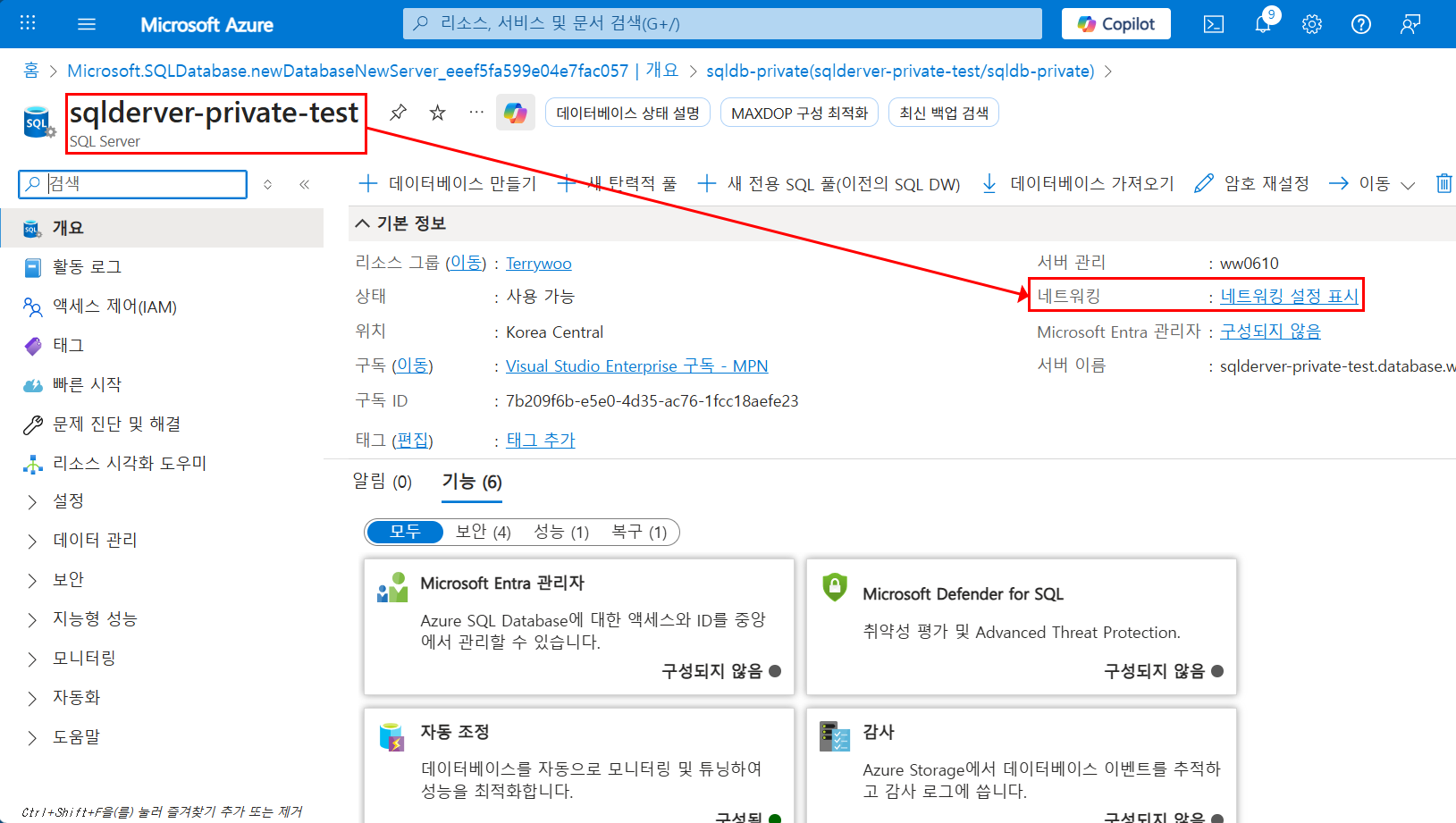

상단의 서버 이름을 클릭해 SQL Server 리소스로 이동합니다.

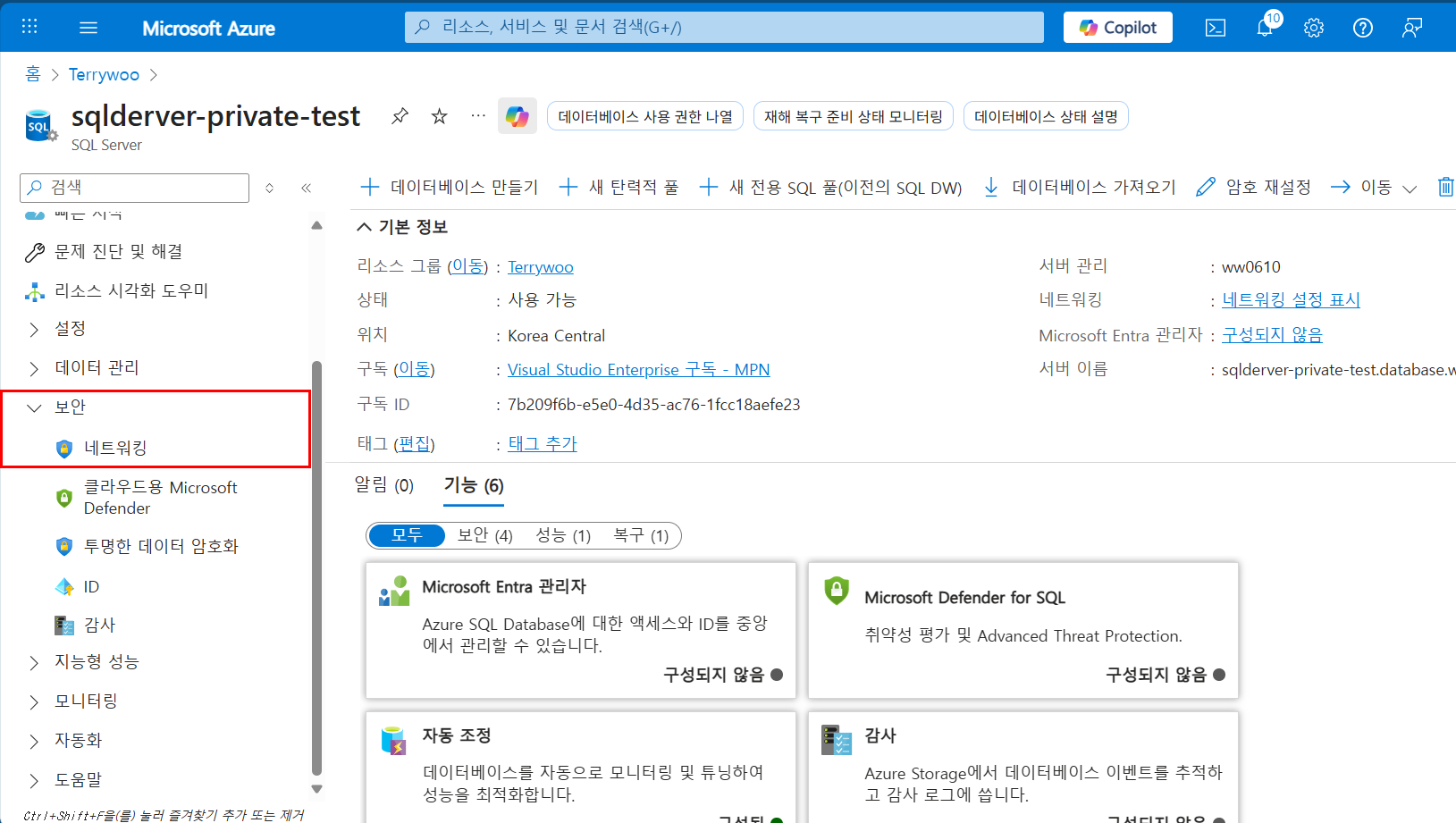

네트워킹 → 공용 액세스 → 사용 안 함으로 설정해 줍니다.

.

.

---

내부 DNS 확인 및 프라이빗 연결 검증

Public Access를 비활성화한 상태에서, VNet 내부 VM(vm-terry)에서 SQL Database가
정상적으로 Private IP로 이름 해석되는지 확인해줘야 합니다.

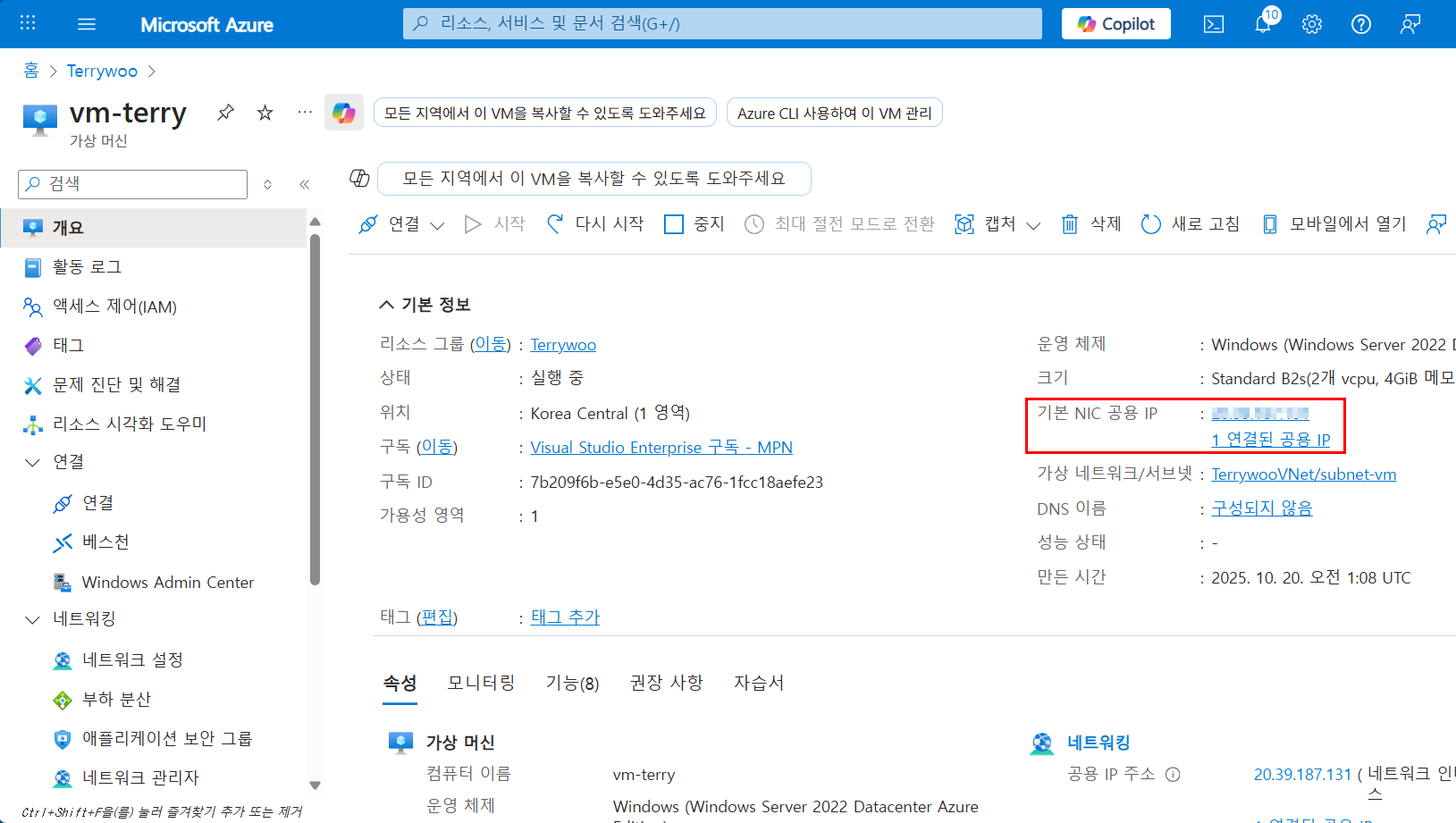

왜 모자이크 한 지는 모르겠으나;; 저 공용 IP를 복사해서 mstsc로 접속해 줍니다.

.

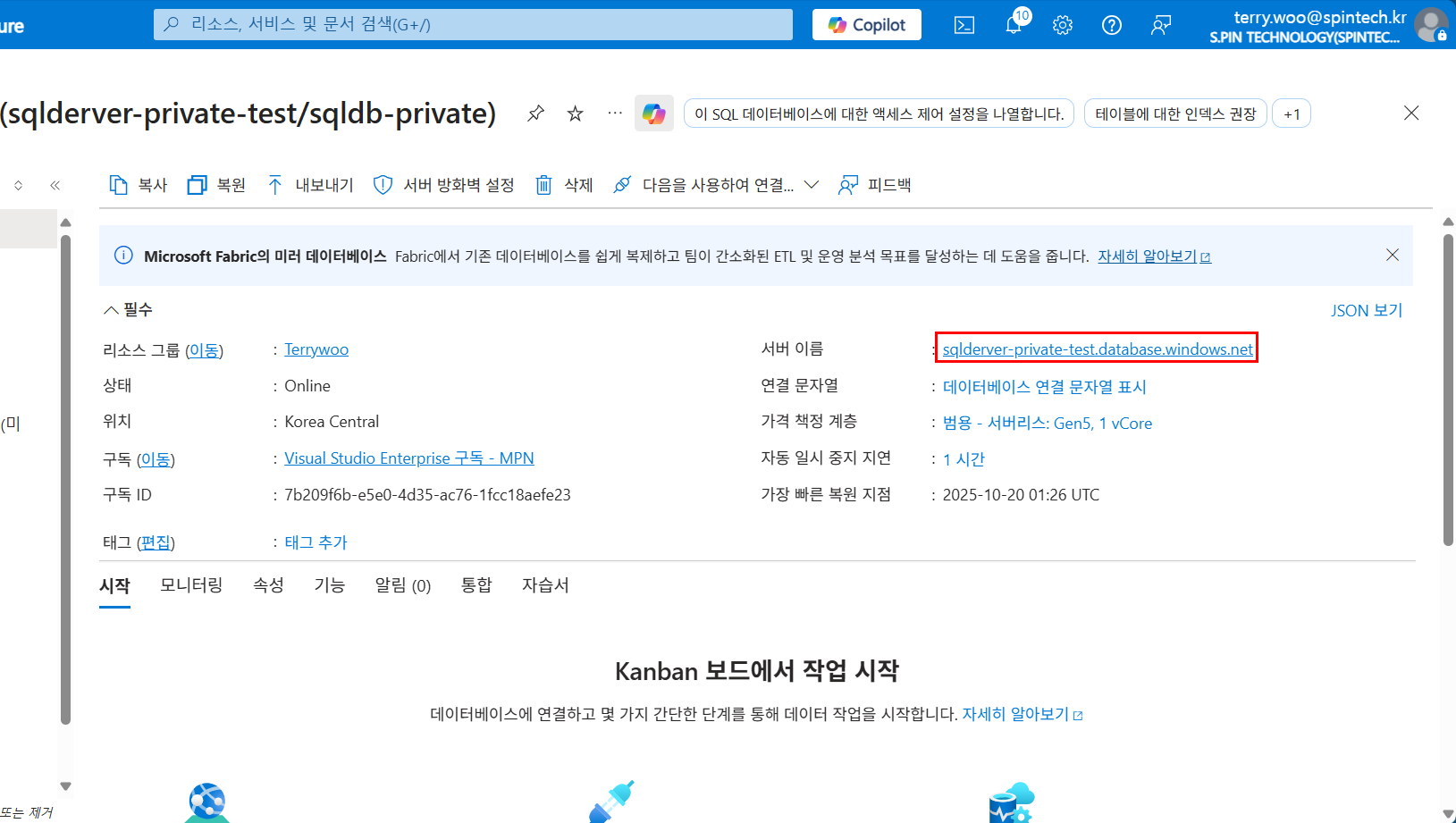

저 서버 이름을 복사해 준 뒤...

.

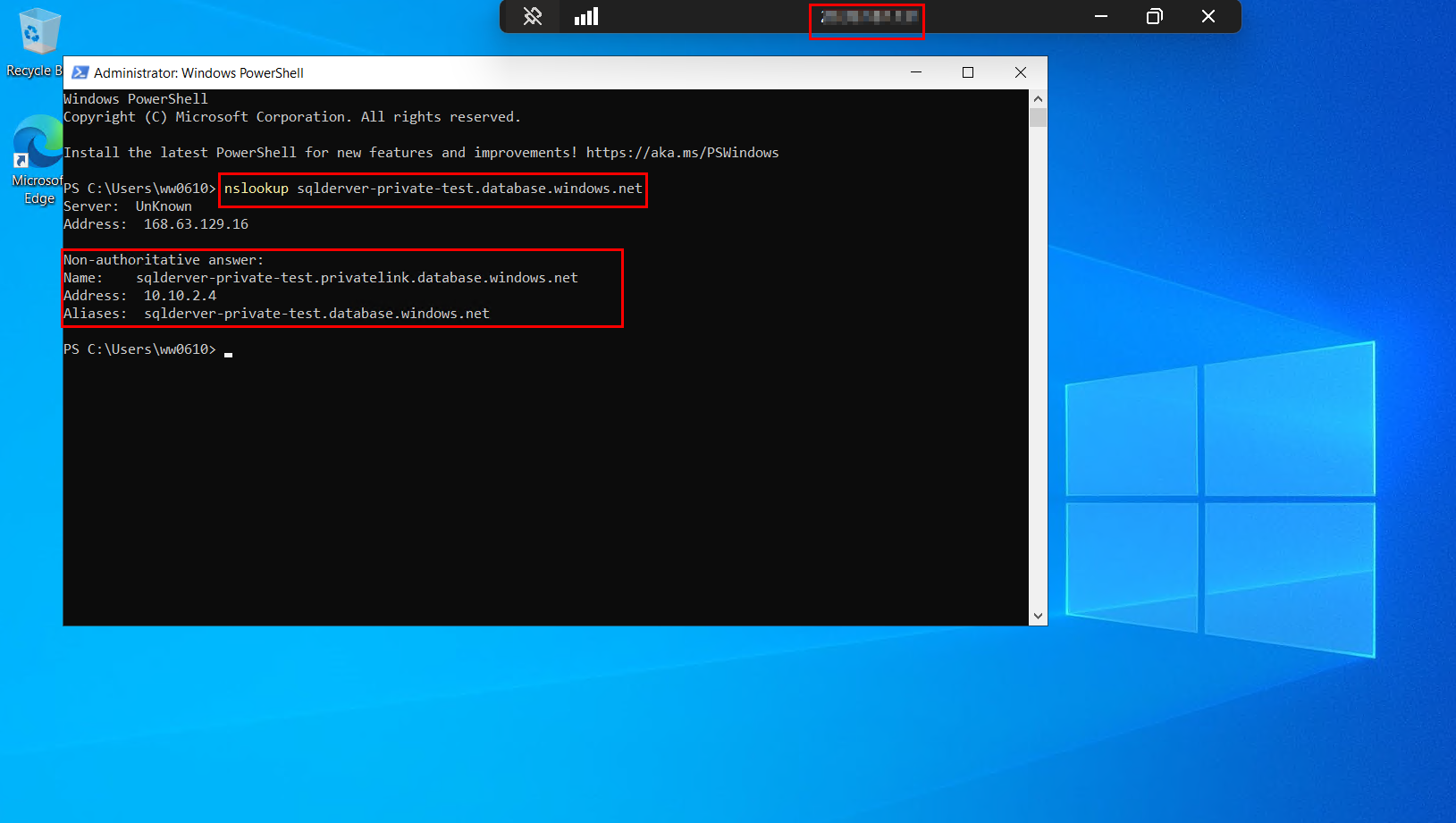

접속한 VM에서 nslookup <서버 이름>으로 조회했을 때 다음과 같이 내부 IP로 표시되면 성공입니다.

.

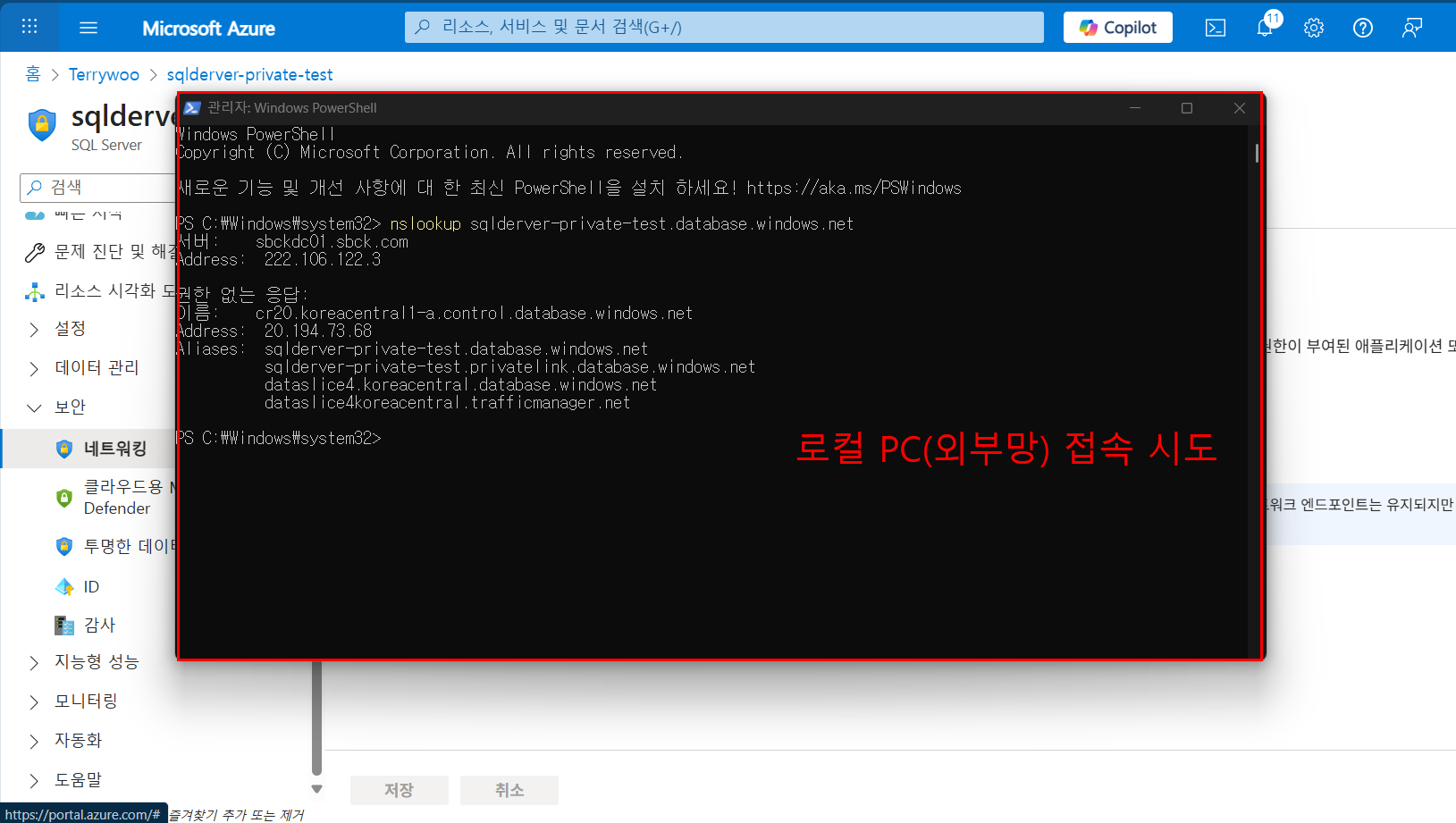

또한 외부망 (로컬 PC)에서 동일하게 시도했을 때는 다음과 같이 권한 없는 응답으로 나오게 됩니다.

.

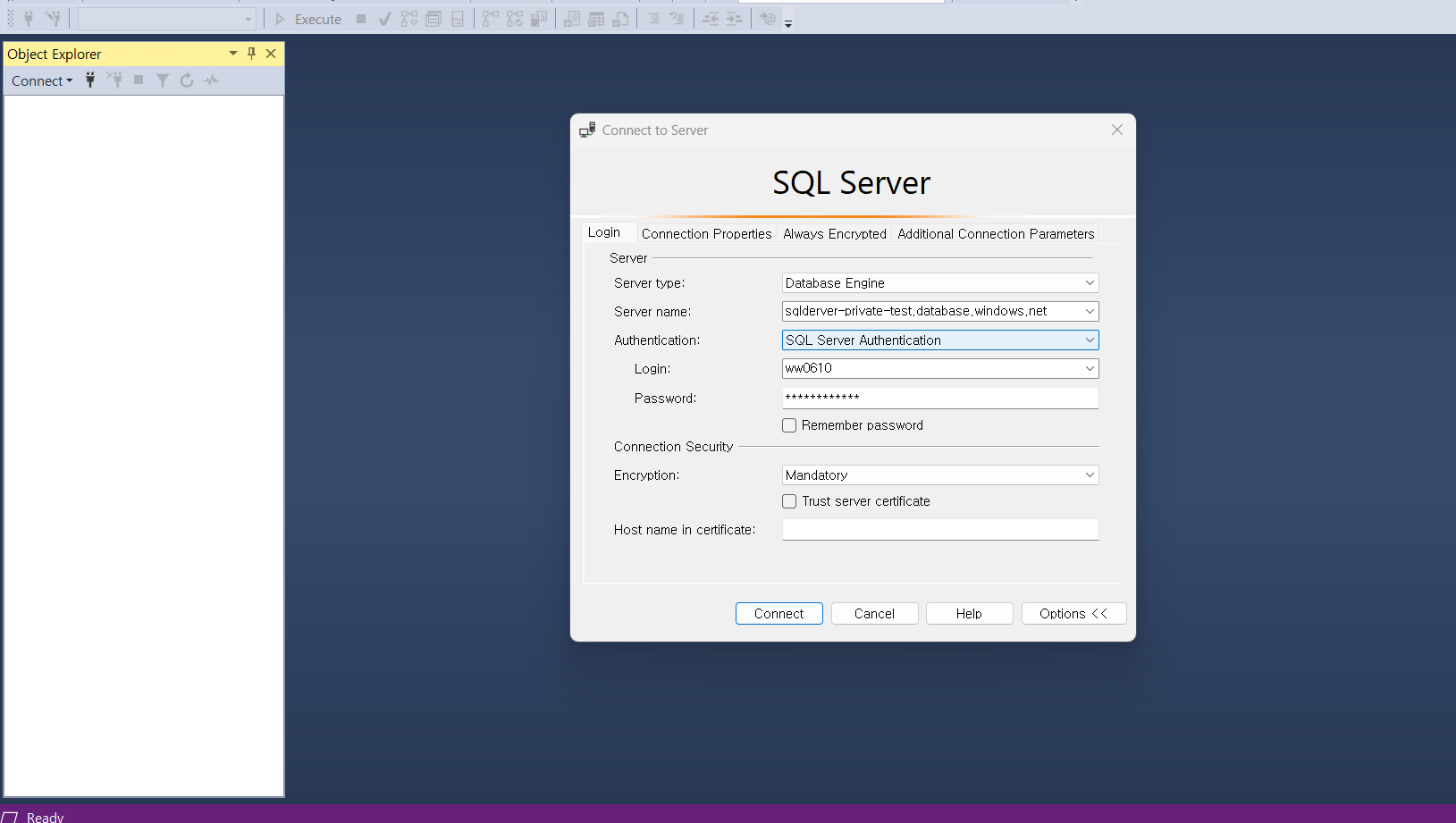

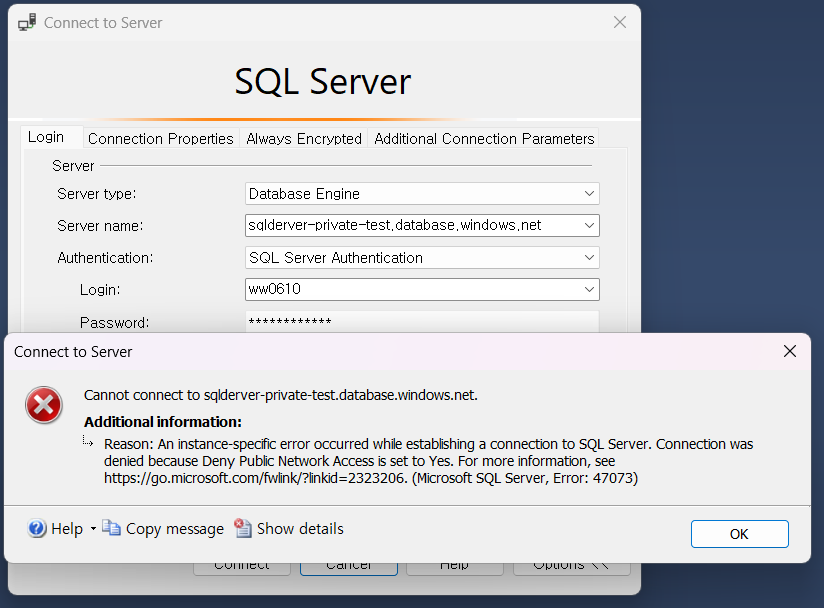

로컬 PC의 SSMS로 SQL 인증으로 DB에 접속하려 했을 때도

다음과 같이 확실하게 차단된 모습을 확인할 수 있었습니다.

.

.

---

이번 실습에서는 Azure SQL Database를
Public Access 없이, 오직 Private Endpoint와 Private DNS Zone을 통해
내부 네트워크로만 접근 가능한 구조로 구성해봤습니다



Azure의 네트워크 보안은 생각보다 깊고 섬세한 모습을 볼 수 있었습니다.

AWS로도 동일한 시나리오로 구성해볼까 합니다.

---
